随着计算机及信息技术的发展，利用面向对象、图形化、可视化的系统建模语言描述系统越来越容易，相关工程模型在系统设计工作中比重越来越高，因此，基于模型的系统工程(MBSE)相关技术逐渐被更多行业接受及应用。
达索MBSE解决方案以3DE平台为基础，串联起MBSE全流程的工作。从系统之系统到设计仿真一体化协同，实现系统模型和仿真结果能正向驱动产品设计，面对系统工程模型驱动的需求，达索在3DE平台上，构建起从需求管理、功能设计到逻辑设计再到物理设计的数据架构，并基于RFLP数据框架统一数据源，在深度上，保证了初步设计和详细设计阶段，需求、系统定义和数字样机之间的一致性;在广度上，使系统架构师和学科专家能够预先定义和验证与需求匹配的系统。
最终在多层面的深度和多专业的广度上，构建完整全面的研发机制，连接各部门及上下游，推动实现产品的需求驱动以及早期验证。
平台除3DE平台外，达索还提供以MagicDraw为核心的CATIA Magic系统级建模工具，以及基于Modelica语言的模型仿真工具软件Dymola等，形成了庞大且完善的达索系统-系统工程解决方案体系。
3.1 3DE需求工程
产品被设计的目的即为满足需求。著名学者 Crosby 对于质量的定义也无非是“同需求保持一致”。达索定义的需求工程包含以下三方面：需求开发暨需求管理、端到端异构数据追溯及需求仿真暨验证,可概括为下图：
需求管理可以被定义为确认证实：一、我们确知客户的需求是什么(质量);二、满足客户需求的理想的解决办法(一致性)的过程。需求管理是一种很高层次的系统行为，是开发工作有效进行的保证。因此需求管理所用到的工具必须能够处理和应用于各种需求，应当有助于我们组织需求，开发支持工具以处理与需求相关信息，并使项目的不同部分得到关联。
而需求追溯工作的开展，则有助于每条需求能实现从创建到验证的全生命管理，实现一条需求从捕捉到影响设计的闭环。好的需求追溯让需求工程发挥更大的价值，实现需求可追溯的目标同样也需要好的工具。
达索通过3DE平台TRM和TRY模块，针对以上需求管理的工作流程和对工具的要求，始终致力于用简单的工具将需求管理和追溯工作自动化，采用包括附有标注说明的系统发布工具及关系数据库等方法。
此外，通过复用需求管理所建立的需求模型，可以从平台内任何来源捕获需求，并利用其强大的需求跟踪与影响性分析能力，以及完善的自动化报告与文档生成功能，实现产品的可追溯性，确保所有的需求在研制阶段得到满足和实现。
同时，需求验证也能在3DE平台下展开，TRY和TRM模块所配套的应用能够在架构设计开始之前模拟需求，并检测模糊，不正确，缺失或冲突的需求。并将这些需求具体化、详细化以及合理化，使之成为可以知道设计的有利需求。综合三方面功能，使客户在需求工程部分实现：
通过控制需求管理过程来满足标准和法规;
优化产品开发流程——从需求定义直至产品最终验证;
支持层次迭代的系统工程流程，可在任何层次子系统以需求驱动设计;
能够处理各种不同层次和类型的需求;
可以从任何来源捕获需求，强大的需求跟踪与影响性分析能力。
3.2 CATIA Magic基于MBSE的产品创新和正向开发工具

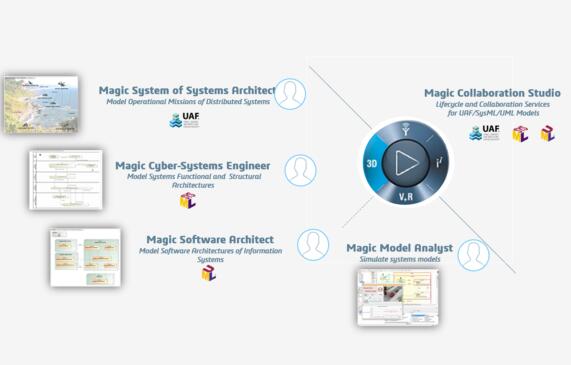

达索于2018年收购No Magic，并规划至其CATIA品牌之下。该公司聚焦于基于模型的系统工程、软件架构建模和业务流程建模，核心产品是UML建模工具MagicDraw。此次融合使面向“体验互联网”开发的系统工程得到普及，进一步加强了达索系统基于3DEXPERIENCE平台的行业解决方案体验，即智能自动化体验，它能实现真实世界中产品、自然和生活的数字化连接。
目前众多各行业企业客户和专业人士都依靠CATIA Magic的解决方案，包括其核心产品MagicDraw，用于业务流程、架构、软件和系统建模领域，并获得团队支持和巨大成功。他们能获得动态可视化信息，降低企业风险，减少成本，避免采用多种技术和标准的复杂业务和IT系统所造成的运营痛点。
在为CATIA Magic客户提供连续性的同时，达索系统还将通过其3DEXPERIENCE平台支持CATIA Magic的解决方案，补充并强化CATIA系统工程的应用。这将提供“单一数据源”，让企业中的任何用户都能实施持续的3D数字化流程，应对体验的生命周期中方方面面的问题，包括要求、系统架构模型系统、系统和子系统架构以及功能、概念、逻辑和物理3D建模仿真。在体验经济的时代，CATIA Magic将为用户带来更好的解决方案，包括建模、仿真乃至可追溯性分析功能。
3.3 Dymola 多学科系统仿真平台
Dymola(Dynamic Modeling Lab 动态建模实验室), 是基于公开Modelica系统建模语言的集成建模和仿真环境，是用于模型创建、测试、仿真和后处理的完整环境。通过使用 Modelica 语言和高超的仿真技术，快速解决复杂的多专业系统建模和分析问题。
主要能力包括：
系统建模：多工程、跨学科、直观建模、重用多层级
仿真分析：快速的动态计算速度、符号方程式处理、3D动画
模型设计：参数扫描、模型校准、设计优化
特色一：基于Modelica语言
特色二：符号处理
模型简化：在进行数值计算之前自动减少方程组
特色三：高效的求解器
针对特定问题的多种可能性(刚性-非刚性，可变积分步骤)
并行计算:多核/线程计算的自动分区
特色四：模型资本化
模型可通过模型库分享
完全面向对象的模型
加密保护IP
库锁文件管理(管理自己的库)
特色五：模型重用
模型可以快速地被更详细的表示替换(多层级)，保持模型架构不变，只要具有相同的物理连接，新的子系统模型 就可以插入。子系统可以很容易地重用于不同的分析任务，例如，反转物理模型以确定所需的控制输入。
3.4 设计仿真一体化协同
依靠达索3DEXPERIENCE独特且出色的平台架构，以上工作不仅可以集成在达索统一体系中，还能将MBSE的成果继续无阻碍地向下游传递，实现需求模型到仿真模型最终指导设计模型地正向传递，实现研发正向化、流程化和高度自动化，达成设计仿真一体化协同的目的，大幅度缩短前期研发设计阶段周期，提高产品初期的完成度及质量。
