达索系统SIMULIA Abaqus在各行各业的应用范围十分广泛,今天我们就来说说达索系统SIMULIA Abaqus在建筑工程行业的应用之桥梁工程中的应用。

桥梁结构涉及几何非线性问题,这种非线性是由于大位移、弯矩和轴力之间的相互作用而产生的,任何一个实际的工程问题都希望能根据设计方案,从理论上、计算上以及试验上对其进行校核,将方案做得更经济实用,风险降到更低。

而对于设计之后的分析,用于设计的近似方法已经不能提供足够的精确度,我们必须建立准确的模型,借助计算机精确地分析结构。Abaqus在桥梁施工,桥梁动/静力计算上具有独特的优势,如桥梁的应力分布、变形情况、自振频率、振形、地震响应特征、失稳特征等等。

桥梁施工过程模拟

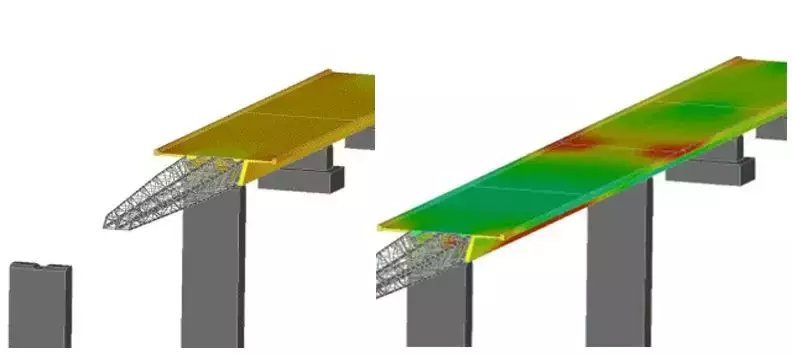

在桥梁施工方面Abaqus提供了单元生死(Model Change)、钢筋混凝土材料属性以及钢筋预紧力等分析模拟功能。下图是某大桥施工过程的结构受力分析。

桥梁模态分析

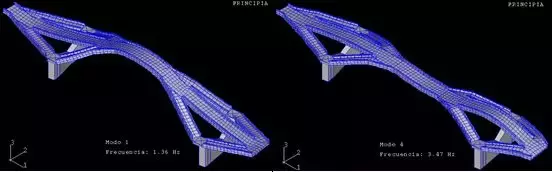

Abaqus提供了两种求解振型的方法:Lanczos 方法和Subspace两种方法,两种方法各有优缺点,分别实用于规模较大,频率提取多的结构和规模小,频率提取少的结构。下图桥梁长140m,高80m,其一阶(左)和四阶(右)振型如下图所示

美国金门大桥地震响应分析

Abaqus有功能强大的显式求解器,下图是利用Abaqus显式求解器对美国金门大桥做的地震响应分析。

斜拉桥结构仿真分析

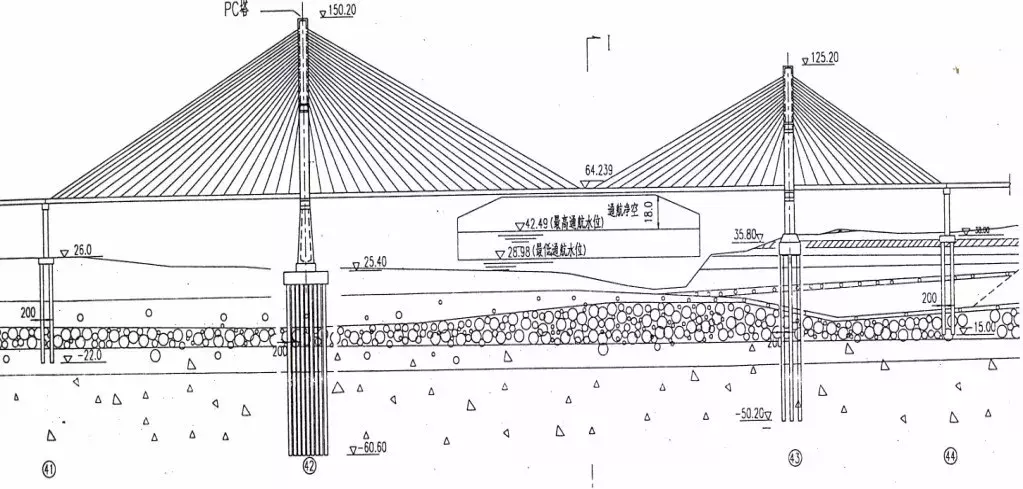

下图的谢啦桥主跨布置成160+300+97m,桥梁全长 557m,利用 Abaqus对该桥做的施工过程模拟、结构动力响应及地震响应分析结果。

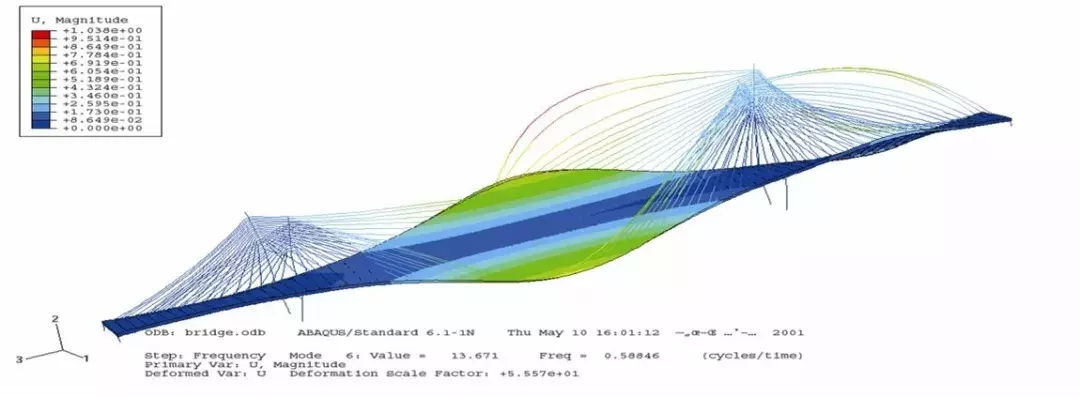

下图是结构动力响应分析。

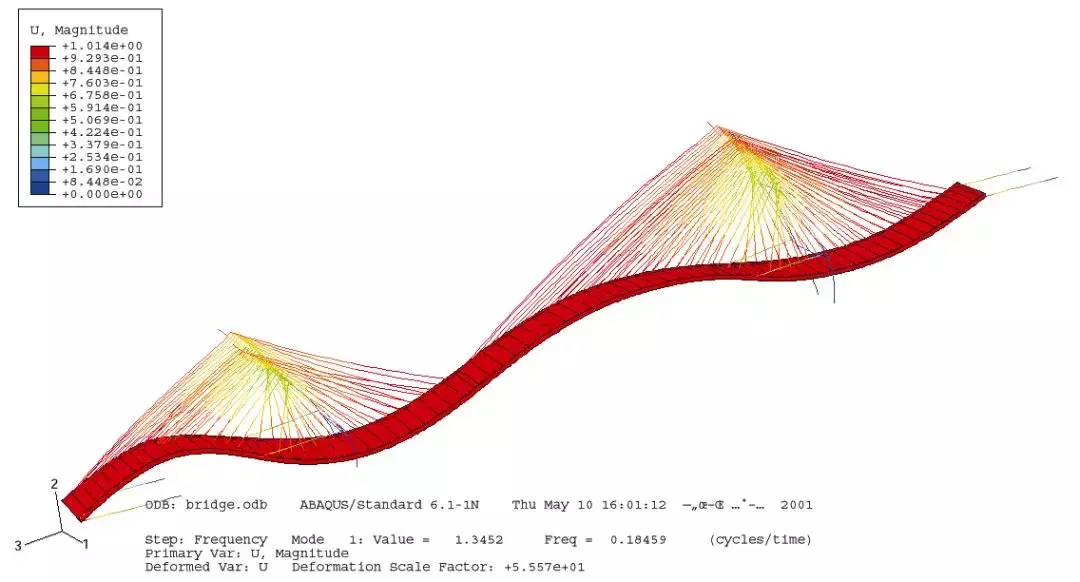

下图是地震响应时程仿真和分析。
